        高边坡在线监测系统的重点对象是地质条件复杂和容易产生病害的边坡位置。在边坡范围内，根据断面的高度和坡率布置监测断面，并区分重要和一般断面的监测。高边坡监测系统从边坡开挖开始，边坡在线监测系统竣工通车后1-2年，贯穿工程的全过程，高边坡在线监测系统定期进行监测。并且做到及时埋设、及时观测、及时整理分析监测资料和及时反馈监测信息，建立检测数据的信息化管理，为施工和后期运营服务。

        高边坡在线监测场景



        1、高边坡监测系统路堑边坡：坡率较陡，高度较大，加固处理措施较强和富含地下水的边坡，不稳定和欠稳定的边坡，地质条件复杂，有顺层或软弱夹层，容易产生失稳破坏的边坡。



        2、高边坡在线监测系统路堤边坡：填方高度大于30m的路堤边坡，填方高度大于20m的陡路堤边坡。



        高边坡监测系统监测内容

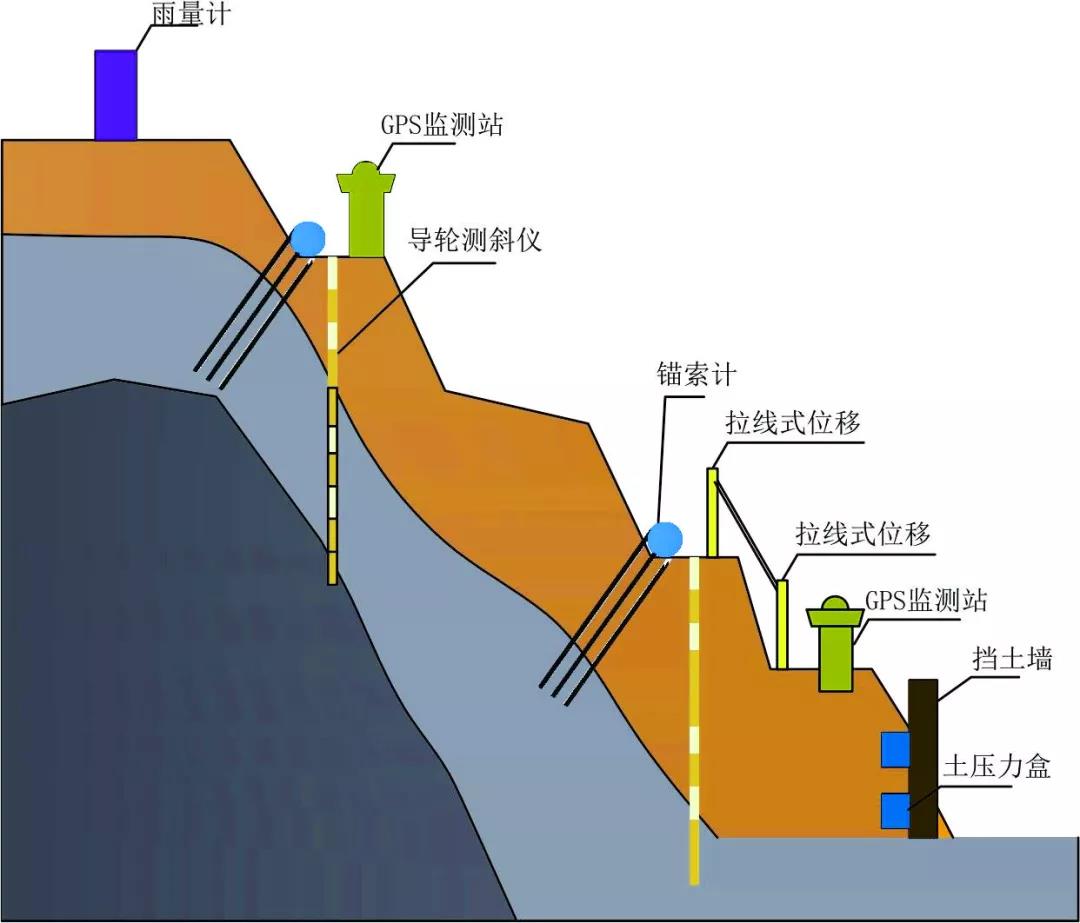

        由于路堑高边坡的变形是边坡破坏的主要形式，而加固工程的效果是影响开挖后边坡稳定的重要因素，因此，路堑高边坡在线监测系统可以从地表位移和深部位移监测为主，加强边坡加固工程效果的监测，辅以石质高边坡的爆破监测、地下孔隙水压力监测和支挡、加固结构的应力应变监测等。路堤高边坡的破坏主要表现为路基失稳和工后沉降较大造成路面开裂，因此，路堤高边坡监测系统以深部水平位移和沉降监测为主。



        1、边坡坡体水平位移和垂直位移监测。



        2、边坡深部水平位移监测。



        3、地表裂缝观测。



        4、地下水、渗水与降雨关系的观测。



        5、锚索预应力量测。



        6、钢锚管预应力量测。



        7、锚杆拉力量测。



        8、土体分层沉降监测。



        智慧工地高边坡在线监测系统的方法与手段



        高边坡监测系统的坡体水平位移和垂直位移监测。



        高边坡监测系统的坡体的水平位移和垂直位移监测用大地测量的方法进行，分别采用极坐标法和侧边三角形法进行。



        采用极坐标法时，控制点选在边坡变形区以外通视条件好的地点，埋设钢筋砼桩，观测点选在边坡顶及平台或抗滑桩上。
